キーワード | 最適化、固有振動解析、共振防止 |
---|---|
解析ソフト | NASTRAN,HyperStudy |
解析種別 | 固有振動解析 |
目的 | 質量最小化 |

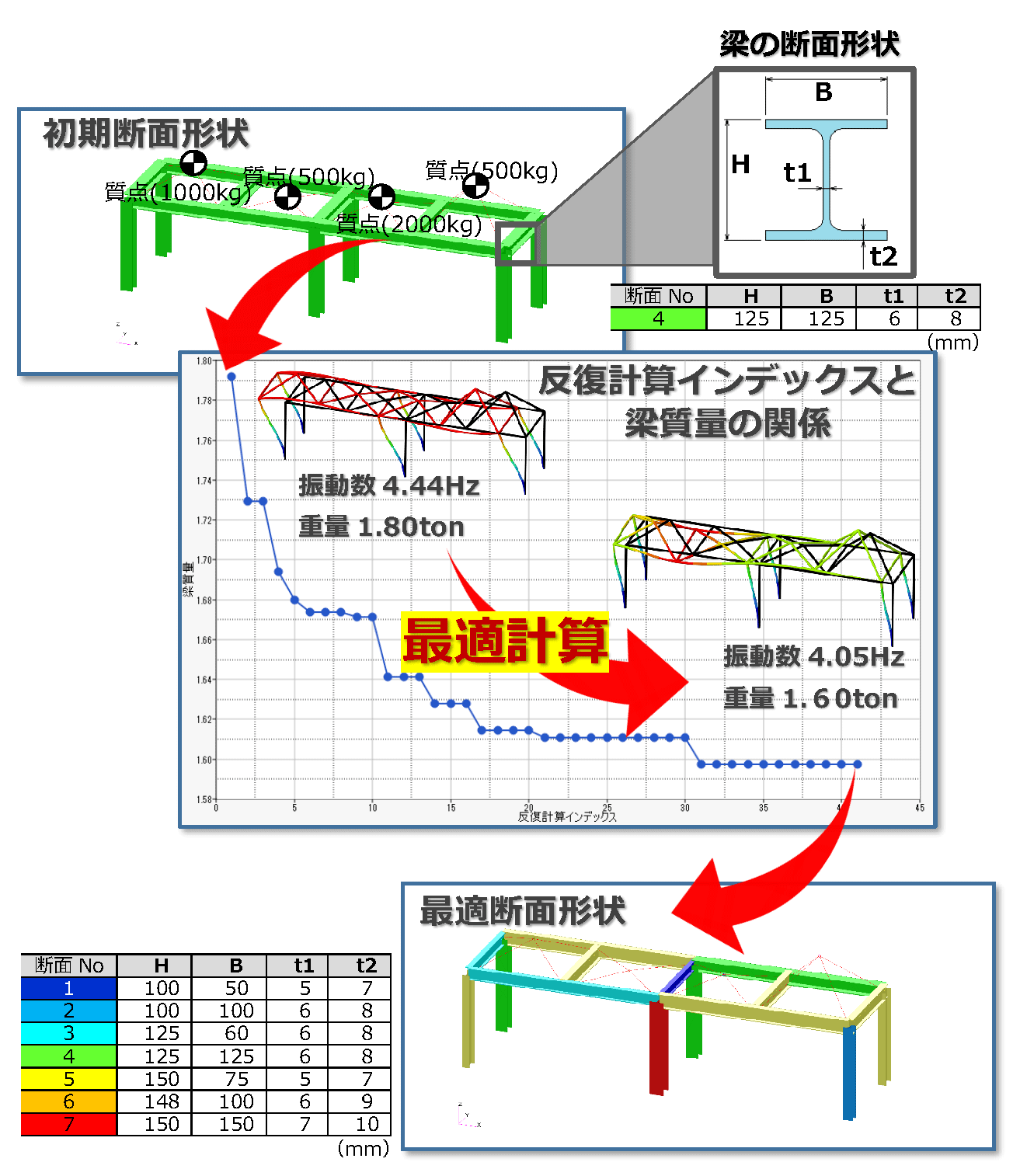

図のような架台の上に質点が載っているモデルを考える。このとき、この架台の固有振動数を4Hz以上にし、かつ質量最小となる最適な梁の断面形状を求める。
部材の数が15個、断面の種類が7種類あるので、最適解を出すためには7の15乗
=4兆7000億通りもの中から選定しなければならない。
そこで最適化ソフトHyperStudyを用いて最適断面形状を求めた。
