ベベルギアの応力解析

キーワード ギア、鉄系、疲労強度
解析ソフト ABAQUS
解析種別 応力解析(接触)
解析目的 ギア噛み合い時の応力と接触面圧の確認

ベベルギア噛み合い時の、応力と接触面圧をFEM解析により確認した。なお解析精度の向上を目的とし、接触部と根元R部の歯面にはヘキサ要素(六面体要素)を埋め込んだ。

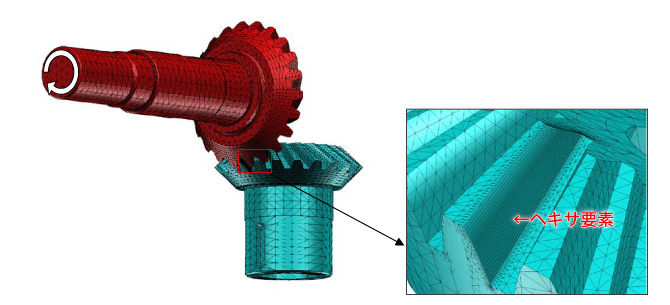

解析モデル

  • 解析モデル

解析結果

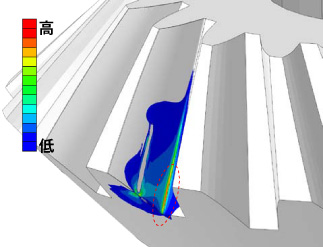

  • 歯元の応力
    歯元の応力

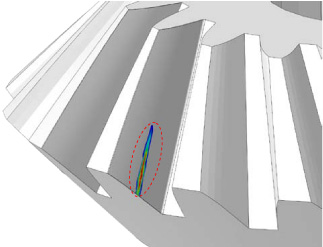

  • 歯の接触面圧
    歯の接触面圧
