蛍光X線分析による元素マッピング
(波長分散型蛍光X線分光分析装置:XRF)

概要

 蛍光X線分光分析(XRF)では、試料にX線を照射した際に発生する蛍光X線を検出し、この蛍光X線の波長、強度から試料に含まれる元素の種類、濃度(割合)を求めることが可能です。

 マッピングでは、特定の元素の分布状態を知ることができます。

  • 蛍光X線分光分析装置 ZSX PrimusⅡ
    リガク製
    蛍光X線分光分析装置 ZSX PrimusⅡ

分析例【金属腐食面の分析】

 銀メッキした機械部品が硫化水素ガスにより腐食した面についてマッピングを行いました。左下の写真は試料をホルダーにセットした写真であり、赤丸(30mmφ)の内側が測定領域です。表面に硫化銀が生成し黒く変色しているのがわかります。その様子を硫黄(S)についてマッピングを行うと、右下の図のようにSが分布していることがわかりました。Sが多い部分ほど赤色で表示され、少ない部分ほど青色で表示されています。

  • ICP発光分光分析装置

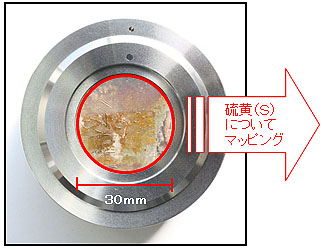

    (写真)試料ホルダーにセットした試料
  • ICP発光分光分析装置
    (図)マッピング分析結果
