調圧ナットの破損

材質 FC200(片状黒鉛鋳鉄)
使用条件 大気中
事故/
損傷状態
  • この調圧ナットに見られた破面は、かなり粗い様相を呈していた(片状黒鉛鋳鉄によく見られる破面)。

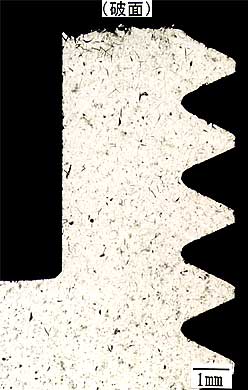

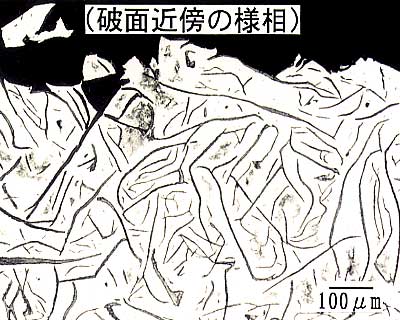

  • 破面を通る断面において、鋳造欠陥等の不具合は認められないものの、金属組織が強度の低いフェライト相基地となっており、かなり長い片状黒鉛が複数晶出していた。
結論
(推定原因)
炭素当量大による強度低下(主として、フェライト相基地と細長い黒鉛形状に伴う)
対策
  • 鋼屑の配合量の調整
  • フェロシリコン等の合金元素の投入量再確認(再計算)あるいは調整
  • 溶湯の徹底管理 {FCD等との混迷(勘違い)防止}
  • 別鋳込み材による金属組織(黒鉛形状)の確認

調査結果
