3次元形状計測装置とは
光学式センサと４軸直動ステージを組み合わせた非接触式の３次元形状計測装置です。導入することで、
- ビジョンセンサでコスト削減
- 寸法検査の精度向上
- モデルチェンジに柔軟対応
のメリットがあります。
特徴
- ワークの３次元形状を高精度で計測可能
- ワークサイズに合わせたシステム構成が可能
- コントローラは当社製画像処理装置K-HIPE-R-7を使用
用途
- 自動車シートの形状計測や寸法検査に最適
- ３次元モデルのリバースエンジニアリングなどにも使用可能

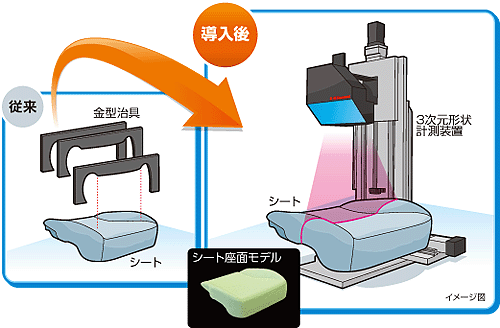

適用例：シートの形状計測
仕様（例）
| 項目 | 仕様 | 備考 |
|---|---|---|
| 計測範囲 | 1500mm×700mm×300mm | H×W×D |
| 分解能 | 0.1mm | |
| センサ視野 | 110mm×60mm | W×H |
| ステージ構成 | XYZ-R軸、ガントリタイプ | |
| 電源 | AC100V 50/60Hz | |
| サイズ | 2751mm×1999mm×2024mm | H×W×D |

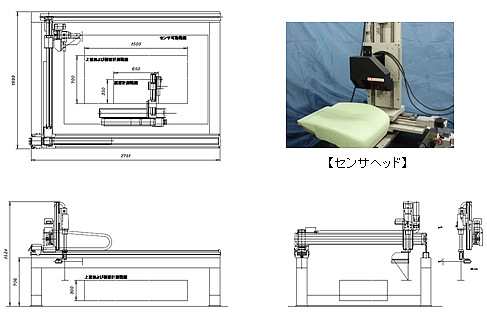

システム構成例
