軸流ファン(Rotor67)CFD解析

キーワード ターボ(回転)機械、圧縮機、ファン
解析対象 Rotor67
解析ソフト Fluent、CFX
解析種別 圧縮性定常解析、周期境界モデル
解析規模 格子数約50万点
解析目的 翼性能、流れ場の予測

Rotor67とは、NASAが公開している遷音速軸流圧縮機の1段目動翼であり、1970年代に短距離航空機のエンジンを設計するために開発されたものである。解析精度確認のため、公開文献*を基にCFD解析を行った。

* NASA Technical Paper 2879 Laser Anemometer Mesurements in a Transonic Axial-Flow Fan Rotor

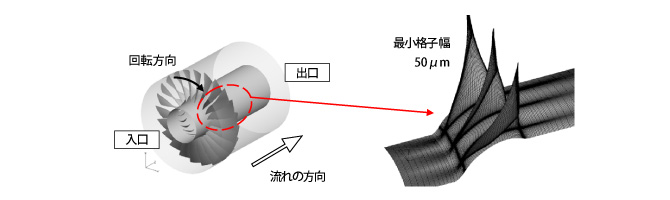

解析モデル

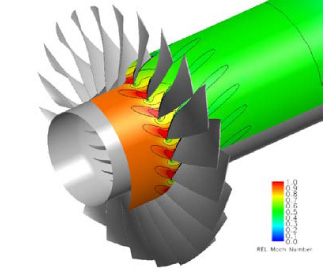

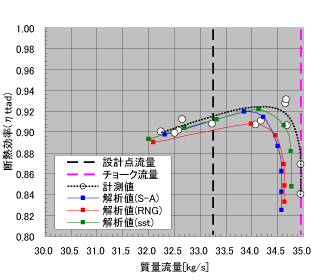

解析結果
