キャビティの共鳴に関する音響解析

　製品に対して問題を引き起こす雑音が発生した場合、対策を取るためには、発生要因を特定する必要がある。そのためには、対象空間の音響特性を把握することが重要となる。

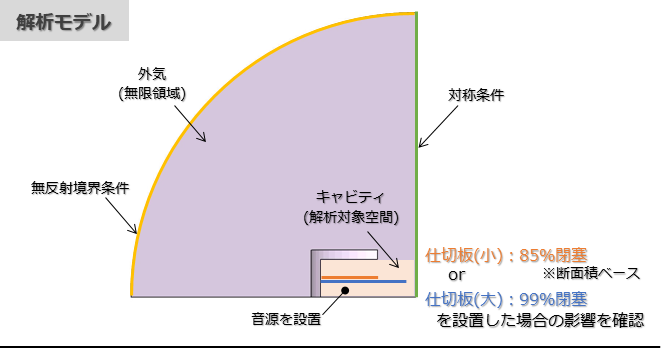

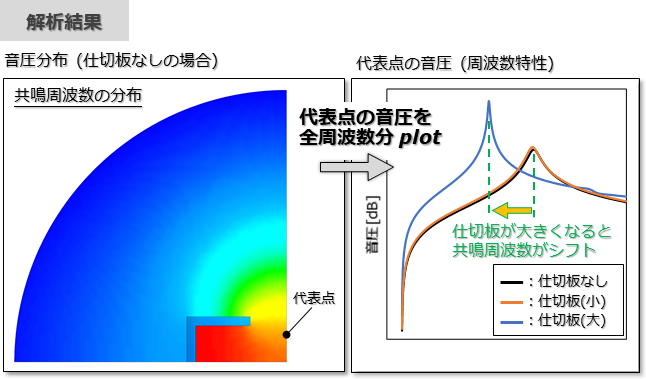

　ここでは、キャビティ(空洞)について、音響解析を実施して音圧レベルを出力し、対象空間の共鳴周波数を求めた例を示す。また、キャビティ内に2種類の仕切板を設置した場合の共鳴周波数への影響も示す。
