大型浮体構造物の航空機エンジン衝突解析

キーワード 船舶、鉄系、コンクリート、衝突性能
解析ソフト LS-DYNA
解析種別 衝突解析
解析目的 エンジン落下時の耐衝突性能を確認

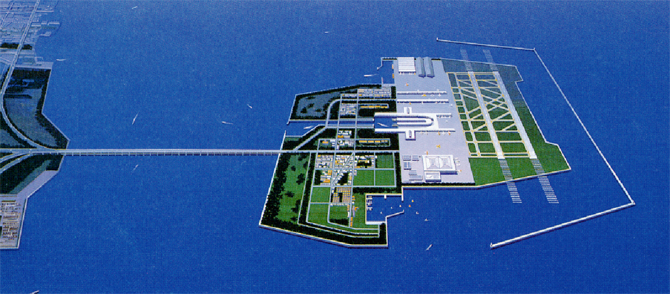

海上空港を想定した大型浮体構造(メガフロート)に航空機エンジンが落下衝突した場合の衝突解析を実施した。上部デッキプレート板厚とコンクリート舗装の有無について、貫通限界となるパラメータを求めた。

解析モデル

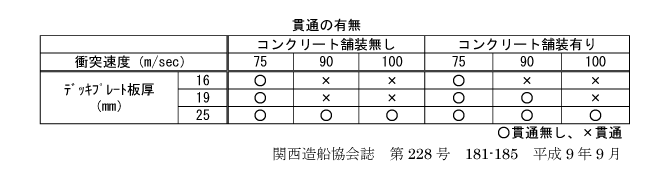

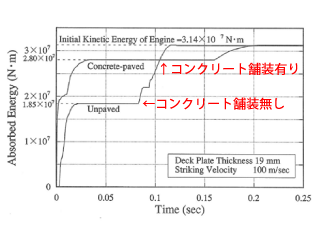

解析結果
