ギア振動解析の自動化

キーワード 解析プリ処理、解析ポスト処理、自動化、カスタマイズ、固有振動解析、結果出力、結果評価
解析ソフト Femap with NX Nastran
プログラム言語 VBA
目的
  • 解析モデル作成、固有振動解析、結果出力までを自動化
  • 着目モードの固有振動数をキャンベル線図へプロット

解析作業の困りごと

  • 形状がマイナーチェンジされる度に、同じ解析設定作業を繰り返し行っており面倒。
  • 全固有振動モードを目視して、着目モードの固有振動数を手動で抽出しており大変。
  • 自動化したいが、境界条件設定箇所が決まっておらず、難しい。

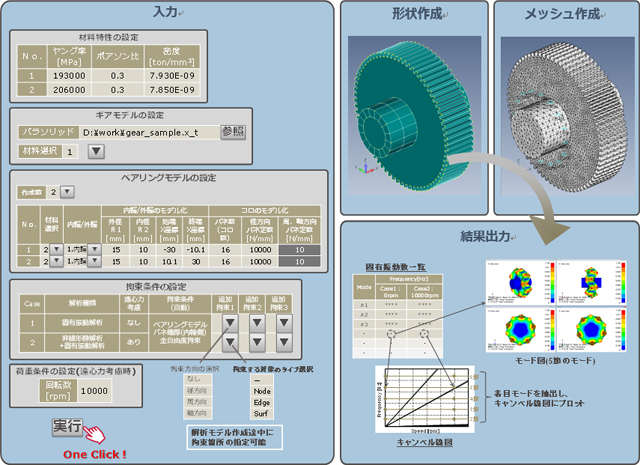

エクセル上で必要なパラメーターを入力することにより、ギア振動解析の作業を自動化するシステムを開発した。
