多層盛り溶接シミュレーション

キーワード 溶接変形、多層盛り溶接
解析ソフト ABAQUS
解析種別 非定常熱伝導解析、非線形解析
目的 溶接後の残留応力、変形の評価

 平板の突合せ多層盛り溶接で、溶接後の残留応力、残留変形を、FEMによるシミュレーションで求めた。溶接入熱と冷却の繰り返しによる温度履歴を非定常熱伝導解析(10パス分)で求め、次にその温度履歴での弾塑性熱応力解析(10パス分)で融解と凝固プロセスを再現した。

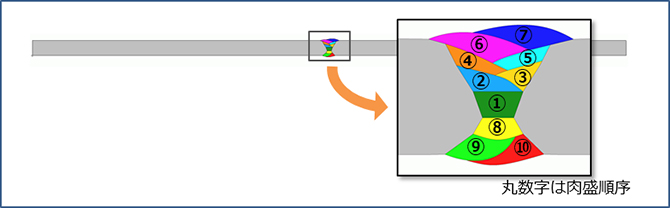

解析モデル

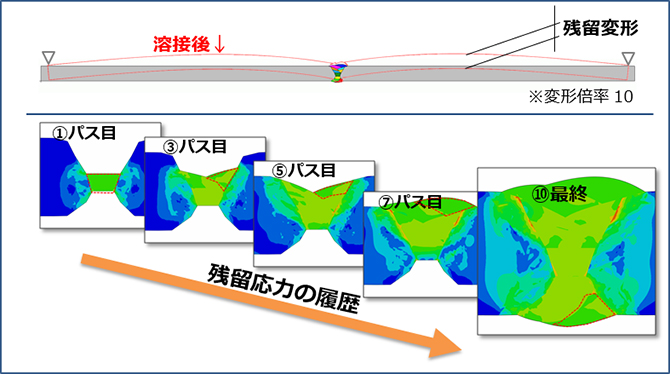

解析結果
