破砕機の強度解析

キーワード 破砕機、疲労強度
解析ソフト ABAQUS
解析種別 応力解析(接触)
解析目的 破砕荷重がかかったときの強度を評価するため解析を行った。

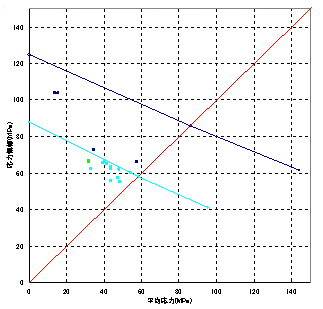

破砕機に破砕荷重が負荷された時の応力をFEMにより確認した。解析は荷重方向により12ケース行い、応力振幅、平均応力を計算して、疲労設計線図にプロットし、強度の評価を行った。

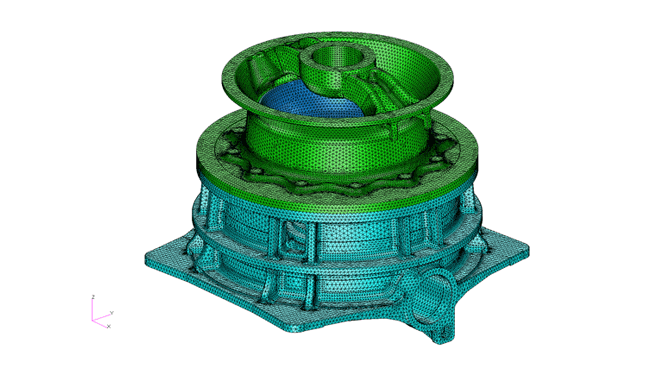

解析モデル

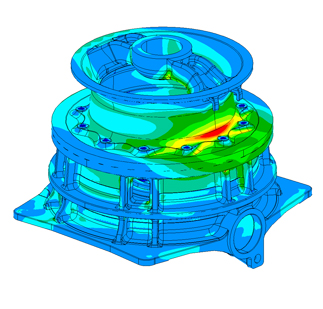

解析結果
