ガスエンジンフレーム振動応力解析

キーワード プラント、エンジン、鉄系、疲労強度、振動特性
解析ソフト NASTRAN
解析種別 周波数応答解析
解析目的 フレームの共振回避と振動応力の低減

18気筒ガスエンジンの定格振動を起振力とした、フレームの振動モードと発生応力を周波数応答解析により求めた。結果より共振回避や応力低減の検討を行った。

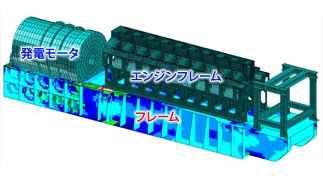

解析モデル

解析結果

フレームの応力

フレームの応力

振動モード(動画)
