固有ひずみ法による溶接変形シミュレーション

キーワード 固有ひずみ、溶接変形
解析ソフト NASTRAN
解析種別 線形解析
目的 溶接施工時の変形量の事前予測

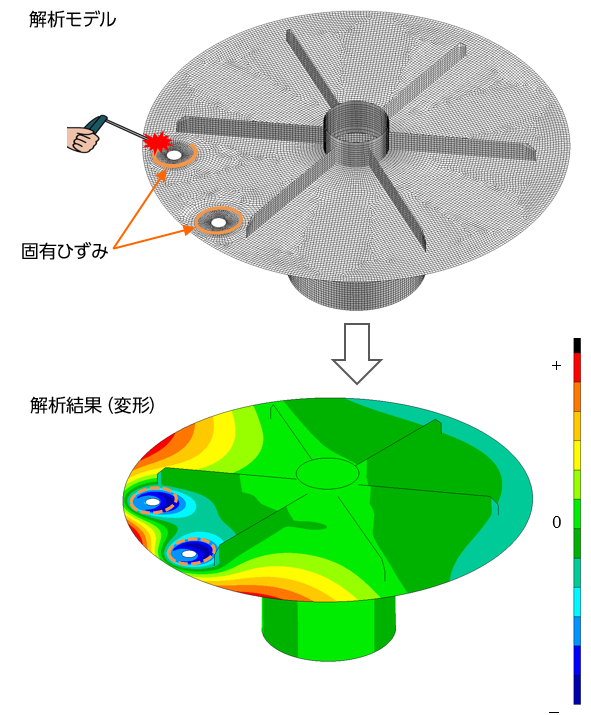

構造物の溶接時に発生する残留変形を、溶接部近傍に想定されるひずみ(固有ひずみ)を与えて求めた。なお、固有ひずみ値の設定方法についてはWebマガジン第48号「溶接変形シミュレーションの紹介」参照。
