事例・実績：ばねの折損 | 材料評価 | 技術分野

材質	母材：SWOSC-V (表面にNiめっき(図面指示厚さ：5±1μm)を施工)
使用条件	大気中

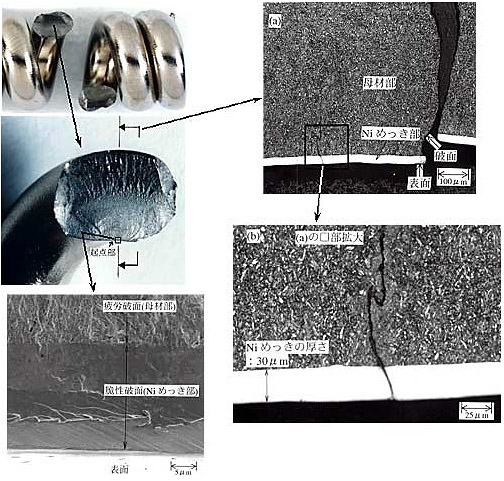

事故／損傷状態	ばねの座面から2～3巻目が破断していた。この破面を観察すると、割れは内周側表面を起点としており、Niめっき部は脆性破壊(疑へき開破面)、母材は疲労破壊(ストライエーション模様)であった。起点部断面を観察すると、破面の近傍において、表面から進展するミクロ的な割れが認められた。 Niめっきの厚さは約30μmであり、図面指示厚さの約5倍の厚さであった。
結論（推定原因）	疲労破壊 (厚さの過剰なNiめっきによる疲労強度低下)
対策	Niめっき厚さの管理ショットピーニング、サンドブラスト、表面ロール等による表面圧縮残留応力の付与等

技術分野
