事例・実績：シャフトのフレッティング疲労破壊 | 材料評価 | 技術分野

材質	SUS316L
使用条件	大気中

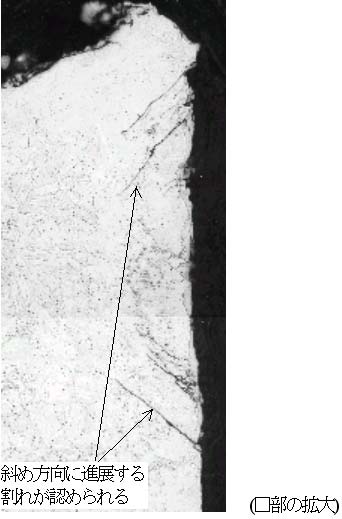

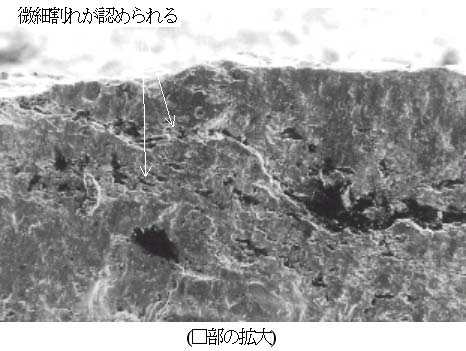

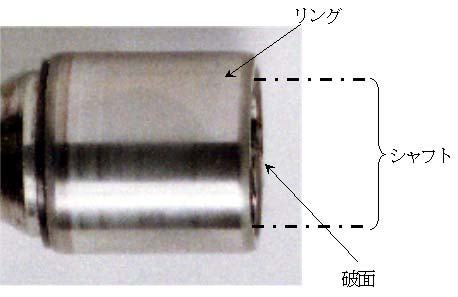

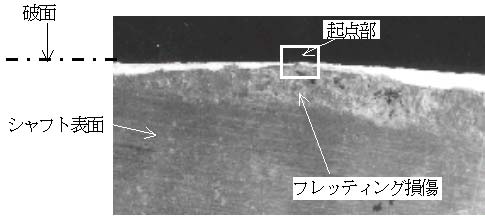

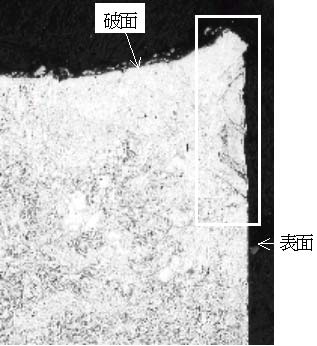

事故／損傷状態	シャフトのすべり軸受用リングはめあい部分(圧入)において折損していた。破断した個所の表面には、"フレッティング"による表面の摩耗損傷が認められた。この破面にはストライエーション模様が認められており、疲労破壊であった。起点部の断面を観察すると、割れは"フレッティング疲労"の特徴である｢表面から斜め方向に進展し、次第に表面に垂直方向に向きを変える｣伝播経路を示している。また、起点部近傍には、同様に表面から斜め方向に進展する複数の割れが認められた。
結論（推定原因）	フレッティング疲労破壊(はめあい精度が悪く、リングとシャフトに微小な相対すべりが生じた）
対策	はめあい精度の見直しリング挿入方法の再検討(圧入→焼きばめなど)等

技術分野
