1. 概要
当社では、寒冷地や高温・多湿の環境を人工的に作り出すことができる環境試験設備を保有しており、試験体の性能評価や耐久性評価、機器の動作確認などが実施できます。
以下に環境試験設備の仕様と実施例を示します。
2. 環境試験設備の仕様
表1 大型環境試験設備の仕様比較表
| 大型環境試験室① | 環境発生装置 | 大型環境試験室② | |
|---|---|---|---|
| 温度範囲 [℃] |
-40～55 | -40～150 | -70～150 |
| 湿度範囲 [%RH] |
20～90 | 50～95 | 30～95 |
| 試験槽内寸 (W×H×D)[m] |
5.4×6.0×32 | 4.5×3.0×3.0 | 1.5×1.5×4.0 |
| 特徴 | 鉄道車両が1両設置可能な国内最大規模 | 試験槽は試験体に応じた特注も可能 | 幅広い温度範囲 |

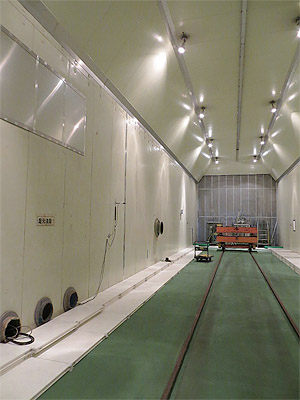

図1 大型環境試験室①

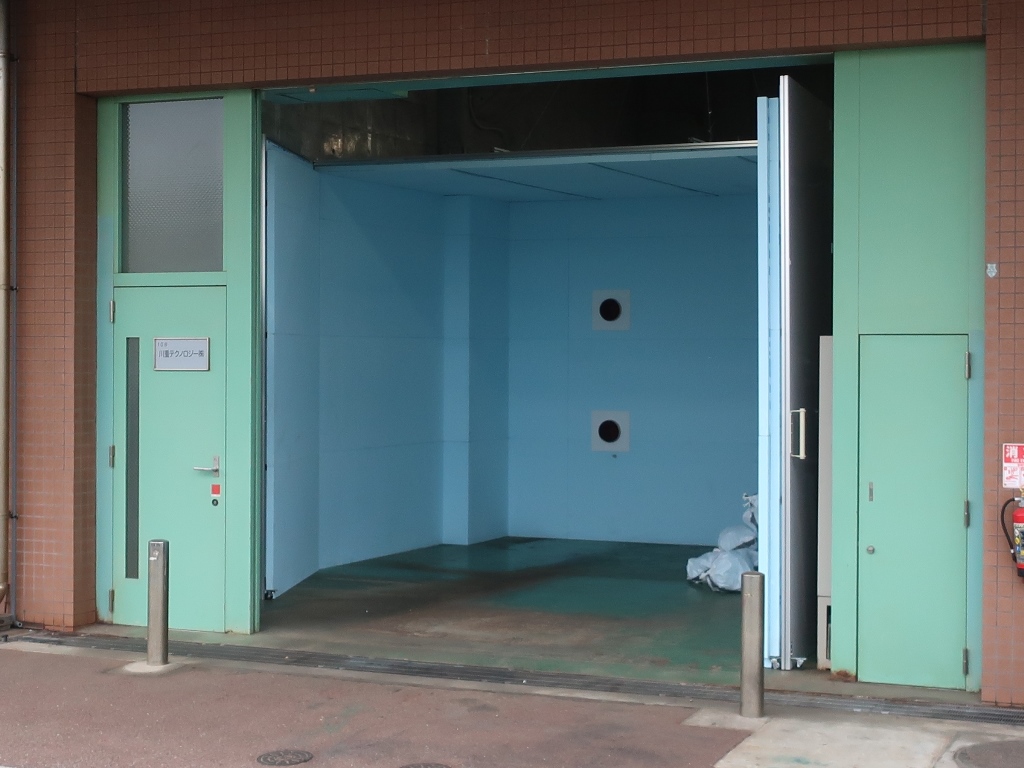

図2 環境発生装置の常設試験槽
|

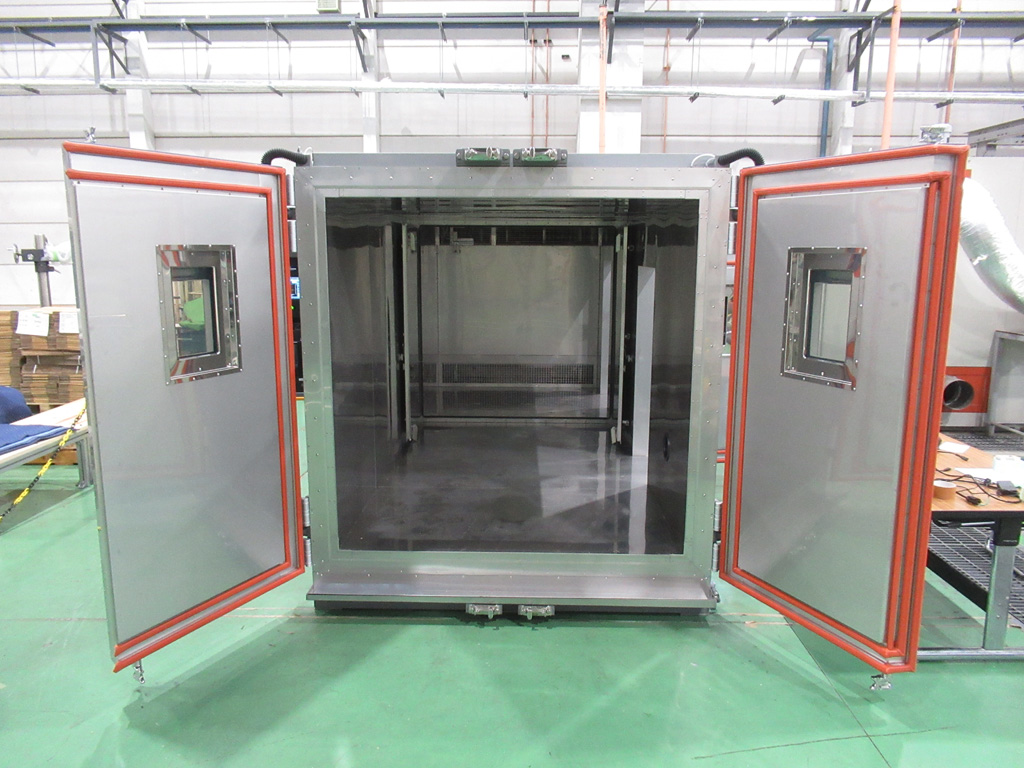

図3 大型環境試験室②
|
表2 小型環境試験器の仕様比較表
| 小型環境 試験器① |
小型環境 試験器② |
小型環境 試験器③ |
小型環境 試験器④ |
小型環境 試験器⑤ |
|
|---|---|---|---|---|---|
| 温度範囲 [℃] |
-20～100 | -40～100 | -70～100 | -40～100 | -40～150 |
| 湿度範囲 [%RH] |
20～95 | 20～98 | － | 20～98 | 20～98 |
| 試験槽内寸 (W×H×D)[m] |
0.6×0.8×0.85 | 0.63×0.72×0.9 | 0.6×0.6×0.85 | 0.5×0.6×0.4 | 0.5×0.6×0.75 |

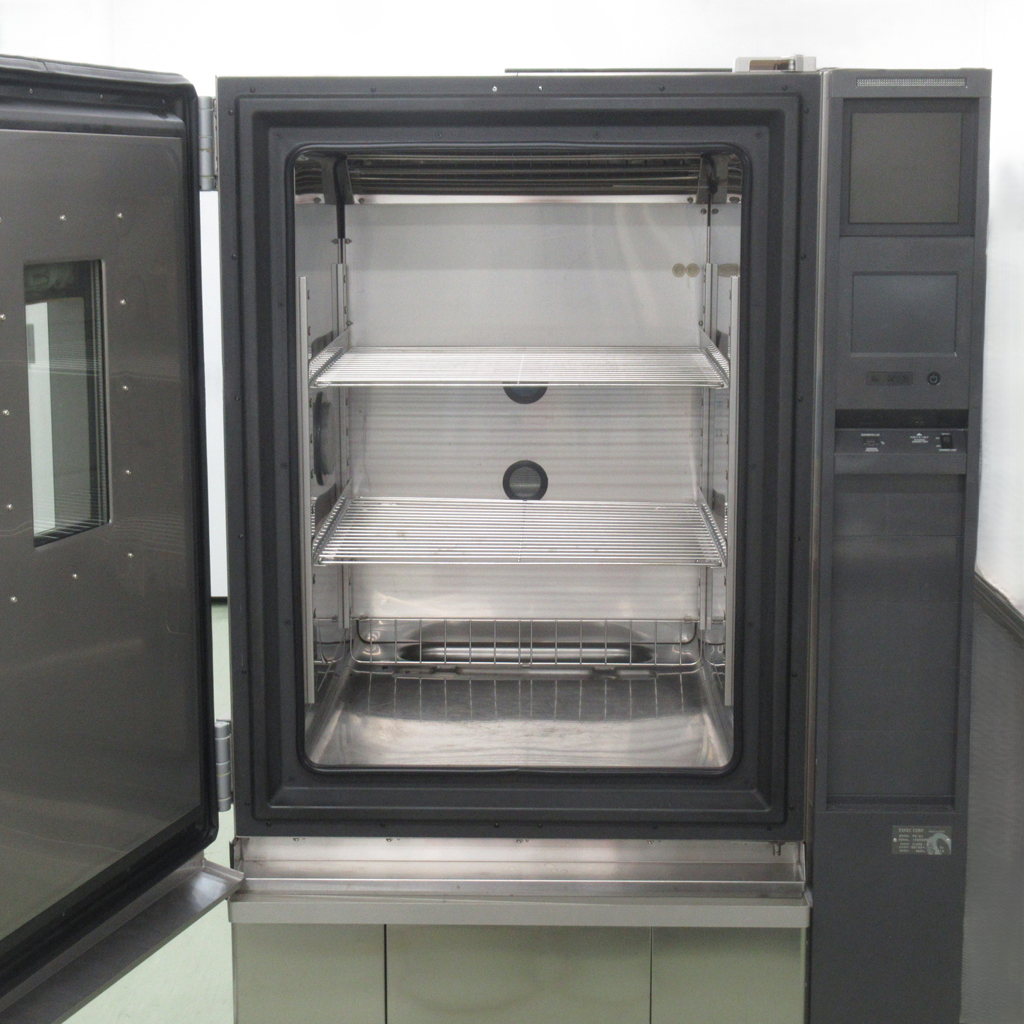

図4 小型環境試験器
3. 実施例

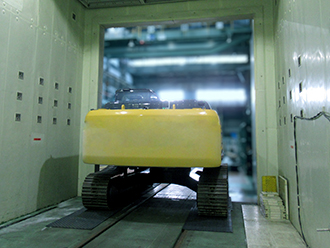

(1) 重機の低温作動性能確認試験
図5 重機の低温作動性能確認試験
（長さ約6m、重量約20トン）
（長さ約6m、重量約20トン）

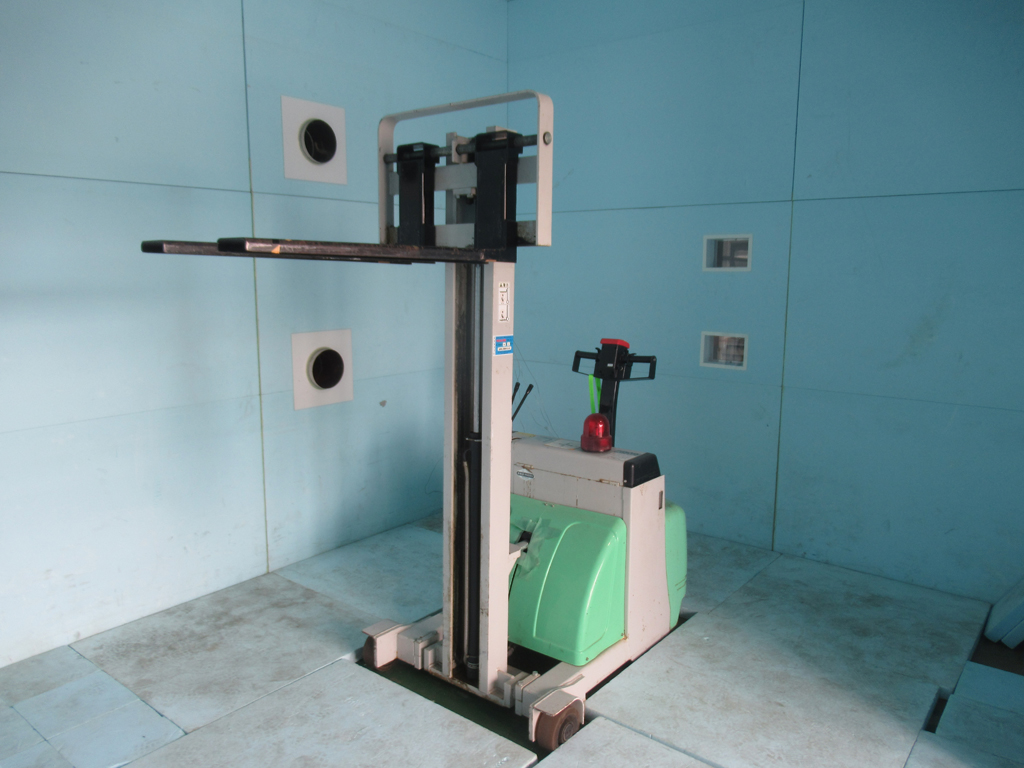

(2) 搬送機器の温湿度環境下動作確認試験
図6 搬送機器の温湿度環境下動作確認試験
（高さ約2.0m、重量約0.9トン）
（高さ約2.0m、重量約0.9トン）
(3) 制御装置の温湿度サイクル試験（防衛省規格：NDS規格）

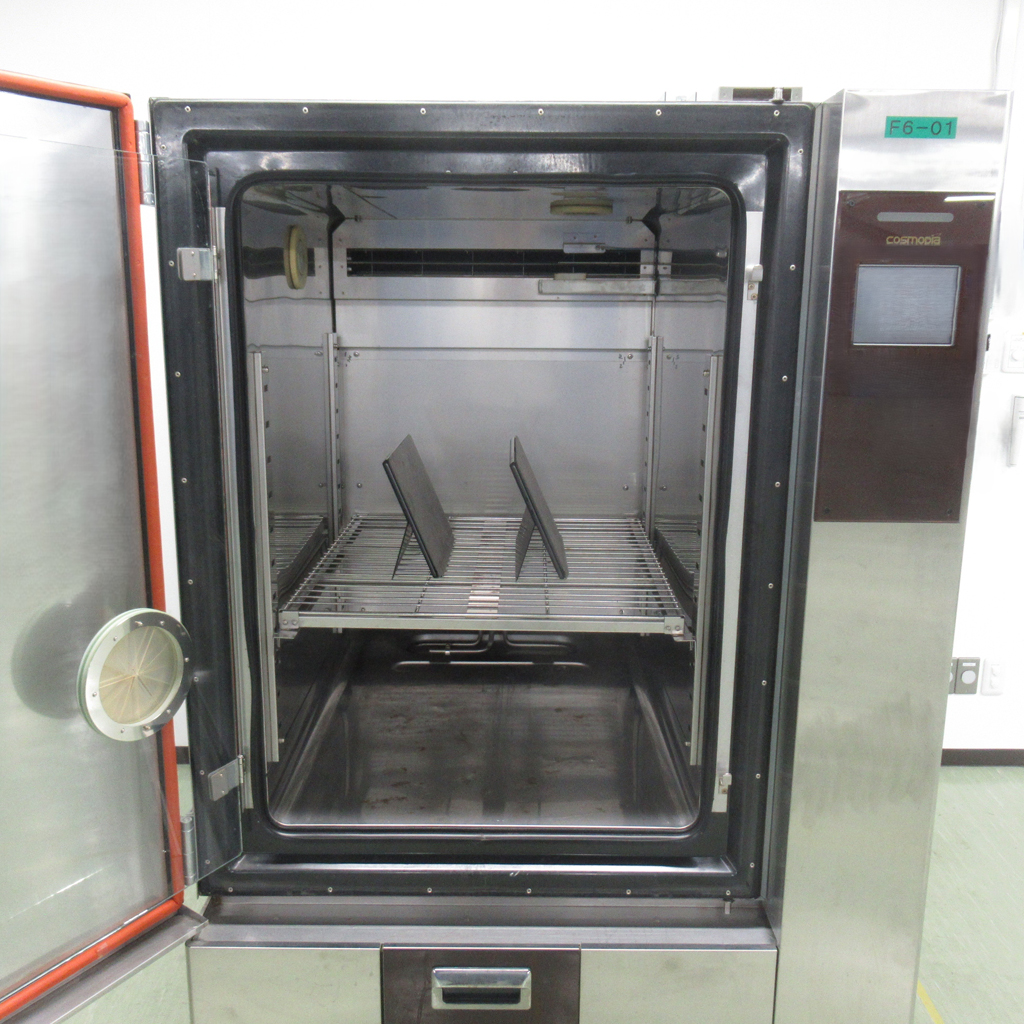

図7 制御装置の温湿度サイクル試験（防衛省規格：NDS規格）
4. 規格
- 電子機器
- : JIS C 60068-2-14 環境試験方法－電気・電子：温度変化試験方法
- 電子機器
- : JIS C 60068-2-78 環境試験方法－電気・電子：
高温高湿（定常）試験方法 - 自動車部品
- : JIS D 0204 自動車部品の高温及び低温試験方法
- 鉄道車両部品
- : JIS E 4035 鉄道車両部品－高温及び低温試験方法
- ゴム製品
- : JIS K 6257 加硫ゴム及び熱可塑性ゴム－熱老化特性の求め方
- 防衛電子機器
- : NDS C 0110 電子機器の運用条件に対する試験方法
- 防衛装備品
- : MIL STD 810 Environmental Engineering Considerations and Laboratory Tests
- 航空機搭載機器
- : RTCA/DO-160G Environmental Conditions and Test Procedures for Airborne Equipment
