ボルトの軸力計測

こんな時に

規定トルクで締め付けたボルトの軸力を実機で確認したい

締め付けたボルトの軸力が時間経過で低下しないか確認したい

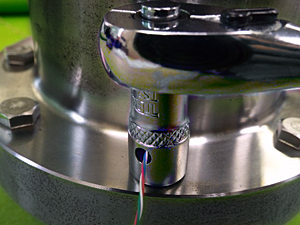

事例1:ボルトの軸力確認試験

規定トルクで締め付けたボルトの軸力を計測します。

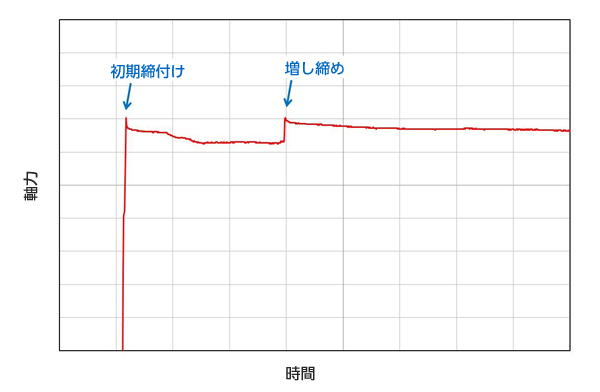

事例2:ボルトの緩み計測

ひずみゲージを施工したボルトを実機に取り付け、軸力の低下をインターバルで計測します。

ひずみゲージ施工例

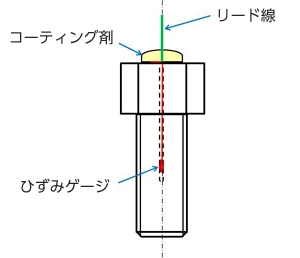

(1) ボルトの中心に特殊なひずみゲージを埋め込みます。

 ※ネジの一部を平らに削って一般的なひずみゲージを貼り付ける方法もあります。

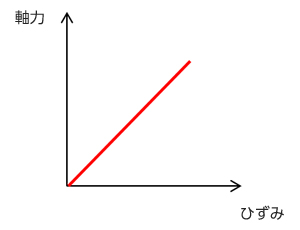

(2) 引張試験機などで上記のボルトに張力を与え、軸力とひずみの関係を取得しておきます。

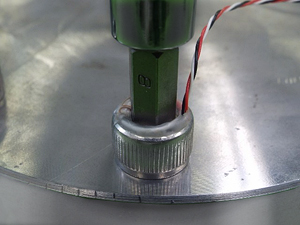

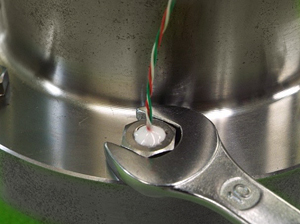

【ボルトの締め付け状況】

当社にできること

実機のボルト取り付け状況に応じ、計測内容や方法を提案いたします。
