輸送機械に搭載される各種機械や機器、あるいは振動や衝撃を受ける機械製品では、加振機による正弦波やランダム波による振動試験、衝撃波加振試験、あるいは落錘衝撃試験などによって耐振性や耐衝撃性を確認、評価しています。
動電型振動試験機
落錘式衝撃試験による
ゴムへの作用力-変位の計測例

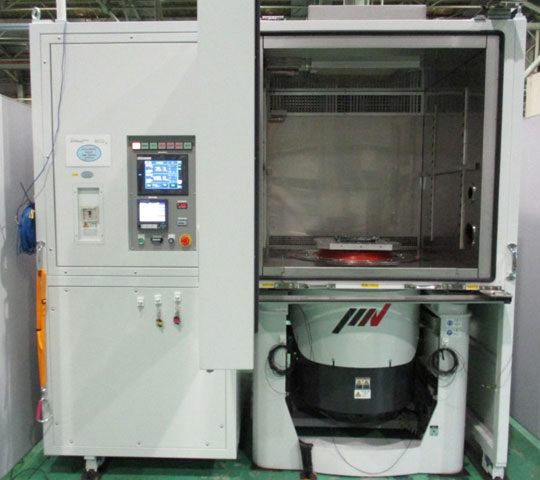

複合環境振動試験装置A30/EM3HAM
恒温槽付、中型機器、高速度試験、高衝撃試験
| 【加振器部】 | |
| 加振方向 | 垂直加振 |
|---|---|
| 振動数範囲 | 5～2600Hz |
| 最大加振力 | 30kN （衝撃波60kN） |
| 最大加速度（無負荷） | 789m/s2 |
| 最大速度 | 2.0m/s |
| 最大変位 | 76.2mmP-P |
| 最大搭載質量 | 400kg |
| 振動台寸法 | φ290mm |
| 【恒温槽部】 | |
| 恒温槽内寸 | W1000 × D1000 × H1000 mm |
|---|---|
| 温度制御範囲 | -70℃～+180℃ |
| 湿度制御範囲 | 20%～98%RH |

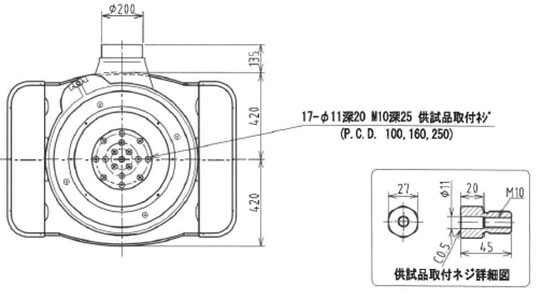

垂直テーブル

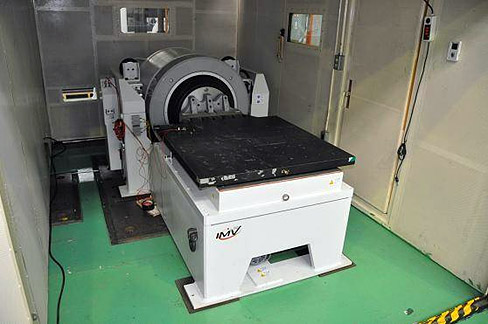

水平テーブル付単軸動電式J260/SA8M
中型、大型機器、大変位、高速度試験
| 振動数範囲 | 5～2600Hz |
|---|---|
| 最大加振力 | 54kN |
| 最大加速度(無負荷) | 857m/s20-P |
| 最大速度 | 2.4m/s 0-P |
| 最大変位 | 100mm P-P |
| 最大搭載質量 | 1000kg |
| 振動台寸法 | φ446 |
| 【水平補助テーブル】 | |
| 振動数範囲 | 5～1000Hz |
|---|---|
| 最大加速度(無負荷) | 253m/s20-P |
| 最大搭載質量 | 1000kg |
| 寸法 | 1000×1000mm |
垂直テーブル
水平補助テーブル
エンクロージャーは取り外し可能

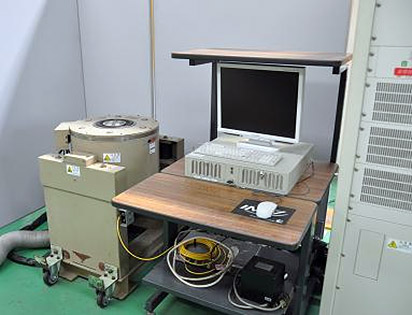

単軸動電式VS-300H-3
小型機器、部品用、高周波（10kHz）まで加振可能
| 振動数範囲 | 200Hz～10kHz |
|---|---|
| 最大加振力 | 2.94kN |
| 最大加速度（無負荷） | 490m/s20-P |
| 最大搭載質量 | 50kg |
| 振動台寸法 | φ120 |
テーブル寸法
