1.はじめに

 近年、環境問題への関心の高まりに伴い、機械の低騒音化がますます重要視されるようになってきました。代表的な騒音対策には、以下のようなものがあります。

①騒音を越境させない:防音壁の技術
②騒音を拡散させない:エンクロージャ(囲い、等)の技術
③排気騒音を低減する:消音器の技術
④振動を低減する:防振材や制振材の技術

上記①は【Webマガジン60号】で、②は【Webマガジン61号】で、それぞれ騒音の評価技術や対策技術について紹介しました。
 今回のテーマは「③排気騒音を低減する:消音器の技術」についてです。消音器は、給気および排気のダクト内の騒音低減に広く用いられます。当社が有する騒音評価の技術を中心に、検討事例とともに紹介します。

2.消音器とは

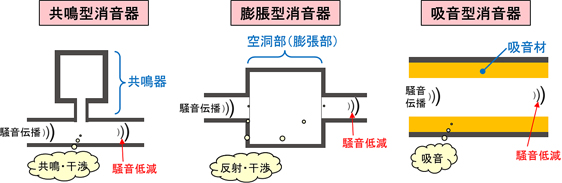

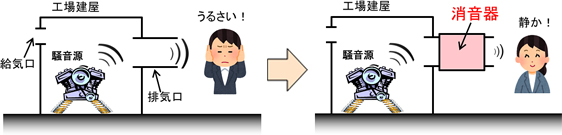

 消音器とは、配管内を伝播する騒音を低減するために設置される装置です。図1に示す使用例では、工場建屋の排気口からの騒音が大きい場合、消音器を設置すれば騒音を低減できます。消音器の代表的な型式を図2に示します。

  • 共鳴型消音器および膨張型消音器
    ➝ 配管内における音の波動性(共鳴、反射・干渉)を利用して、騒音レベルを低減させます。
  • 吸音型消音器
    ➝ 配管内側に施工した吸音材の吸音効果を利用して、騒音レベルを低減させます。
図1 消音器の使用例
図1 消音器の使用例
図2 主要な消音器の型式
図2 主要な消音器の型式
3.消音器の検討手順

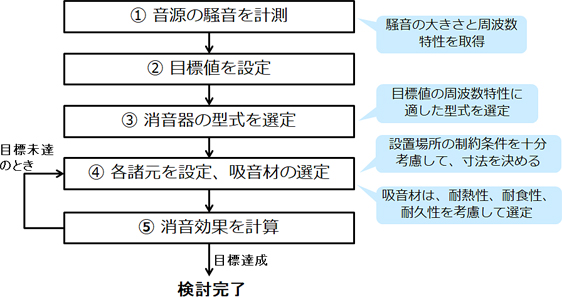

 図3は、消音器の消音性能の検討手順を示します。まず、音源の騒音を計測し、音の大きさと周波数特性を把握します。次に、規制値と比較し、消音器による減音量の目標値を設定します。そして、その目標値を達成できる型式を選定(図4にて後述)します。型式が決まると、消音器の諸元(寸法、吸音材など)を検討して、目標値を満たす形状にします。このとき、設置スペースの制約や、吸音材使用時の耐久性なども十分に考慮する必要があります。

図3 検討手順(消音性能)
図3 検討手順(消音性能)

 消音器の型式選定は、図4に示すフローチャートに従って行います。消音する周波数特性、吸音材の使用有無によって、型式を選定することができます。

図4 型式の選定方法
図4 型式の選定方法
4.消音器の評価技術

 本章では評価技術として、(A)実物を計測して消音性能を求める騒音計測技術、および(B)検討段階で消音性能を予測する技術について説明します。

A.騒音計測技術

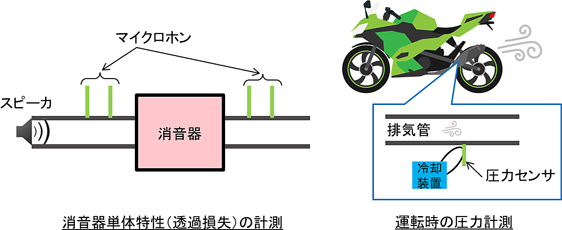

 騒音計測技術の一例を示します。図5左図は、消音器単体の特性である透過損失の計測技術です。消音器の上流側と下流側それぞれ2点ずつマイクロホンを設置し、スピーカから音を出したときのダクト内音圧を計測して、透過損失を求めることができます。当社では、消音器の特性を計測するための配管設計や、計測に関するノウハウを有しております。
 図5右図は、高温配管の圧力計測の例です。モーターサイクルなどでは、運転中の高温排気ガスの圧力計測を行う場合があります。この場合、圧力センサを冷やす冷却装置が必要となりますが、当社ではこのような計測技術も有しています。

図5 騒音計測技術の一例
図5 騒音計測技術の一例

B.消音性能の予測技術

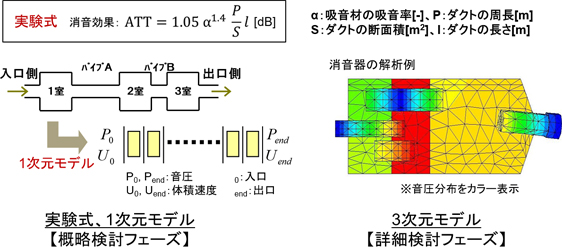

 消音性能(指標値:消音効果ATT[dB])の予測は検討するフェーズによって、解析方法や計算精度が異なります。設計初期の概略検討のフェーズにおいては、詳細な寸法は決まっていないため、図6左図に示す実験式もしくは1次元モデル(伝達マトリックス法)を用いて、大まかな形状を検討します。
 詳細検討のフェーズとなれば、図6右図に示すように3次元モデル(有限要素法)を製作して、詳細な形状を考慮したモデルを用いて、より精度を高めた検討をします。

図6 消音性能予測技術の一例
図6 消音性能予測技術の一例
5.検討事例

 本章では、ガスタービンの排気音を対象として、消音器の検討例を示します。図7に示すように、ガスタービン設備の排気ダクト(直径0.5m、長さ2m、排気温度350℃)からの騒音を評価します。本検討では、実験式を用いた簡易手法で検討しました。

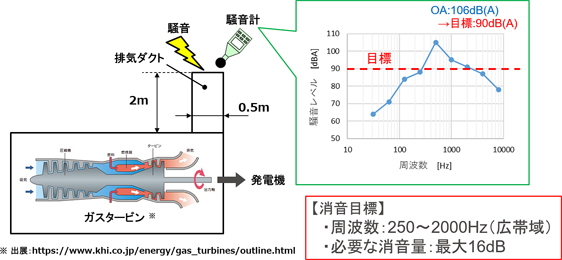

 排気口の騒音を計測したところ、騒音レベルは図7中のグラフのように、オーバーオール値(各周波数成分の総和、OAと表示)で106dB(A)、周波数特性は500Hz帯に緩やかなピークが有りました。目標は90dB(A)とし、最大で約16dBの騒音低減が必要です。

図7 評価対象および音源の騒音特性
図7 評価対象および音源の騒音特性

 図4に示すフローチャートに沿って、型式を選定しました。消音周波数が広帯域となるため、共鳴型消音器は使用できませんでした。排気温度が350℃と高温となりますが、耐熱性のあるロックウール(繊維系吸音材)が使用できるため、吸音型消音器を選定しました。
 吸音型消音器の設計式におけるパラメータは図8に示す4つであり、長さl[m]、周長P[m]、断面積S[m2]はダクト寸法より、吸音率α[-]は吸音材の材料と厚みよりそれぞれ設定します。本事例では、既設されているのでダクト形状は変更できないため、検討パラメータは吸音率です。最適な吸音材の材料と厚みを選定します。

図8 吸音型消音器のパラメータ検討
図8 吸音型消音器のパラメータ検討

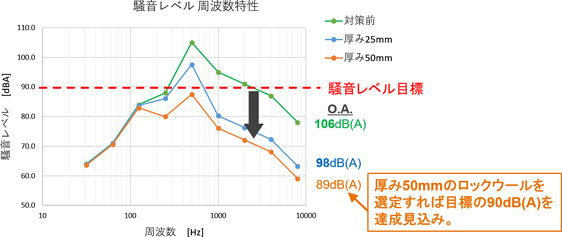

 図8の式を用いて吸音型消音器の消音効果を算出し、排気騒音を推定しました。今回の検討では、吸音材の種類や密度による消音効果の差は小さかったものの、厚みを増すことで消音効果の向上が確認されました。図9に示すように、吸音材の厚みが25mmの場合は騒音レベル98dB(A)、厚み50mmの場合は騒音レベル89dB(A)となり、目標値を達成できる見込みが得られました。

図9 消音器による騒音低減効果の推定
図9 消音器による騒音低減効果の推定
6.おわりに

 今回は、消音器の技術として、消音器の特徴、騒音評価技術、検討事例を紹介いたしました。当社は、騒音計測や予測といった騒音評価に必要な技術を有しております。お客様の目的に応じた騒音評価に加えて、最適な騒音対策を提案いたしますので、下記までお問い合わせ下さい。
 次回の騒音技術紹介では、防振・制振について解説します。

(2026/1)
製品評価ソリューション部 振動技術課
高橋 忠裕
